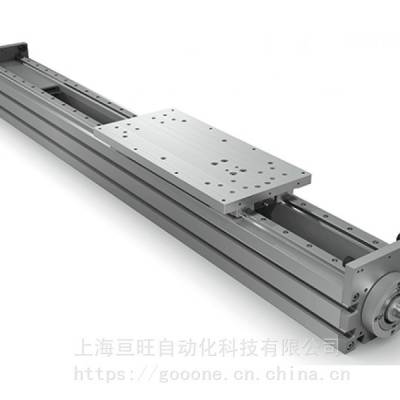

Precision System给进丝杠驱动的直线装置

产品描述

PRECISION SYSTEM 系列直线导轨是由挤压铝型材和钢（TK 系列）制成的自支撑型材系统，能够确保的精度。这种运动是由的轧制循环滚珠丝杠实现的，取决于型号，有预加载或非预加载的滚珠螺母。丝杠和导轨采用循环滚珠轴承技术，这确保了线性单元性能，如：

• 和高轴向力

• 高机械性能

• 低磨损

• 低运动阻力

• 高速度（对于长节距丝杠）

Precision System 系列包括 4 种有不同特点的产品：TH，TT，TV，TVS。

PRECISION SYSTEM - TH
这种线性单元是刚度大、紧凑、滚珠丝杠驱动的直线装置，可在所有处理阶段实现高定位精度和高重复精度，性能。其重复精度在 5 m 内。

推力传递是由超的滚珠丝杠实现的，滚珠丝杠有几种精度等级和各种各样的导程可供选择。直线运动是基于两个或四个预加载循环滚珠轴承座（有滚珠保持架），轴承座安装在两条对准的平行导轨上。TH 系列有单滑架和双滑架版本可供选择，以满足不同的负载要求。

TH 线性单元还有可靠的导轨和丝杠润滑，由通道为每个部件提供润滑。TH 线性单元的结构非常紧凑，对于空间***的应用，它是理想的解决方案。

PRECISION SYSTEM - TT
TT 系列线性单元主要用于23 m 范围内的定位，和 5 m 范围内的重复精度。这个执行器系列使用经过阳极氧化的挤压铝型材作为基础结构，刚度非常高，被设计为用于机床和其它要求严格的机器设计应用，这些应用典型地需要高负载和运动。

所有的安装面和参考基准被设计为能够降低沿整个行程的节距偏差、横摆和滚动。重型滑架由一个精度为 C5 或 C7 预加载滚珠丝杠传动装置所驱动，有效负载由安装在两条平行直线导轨上的四个滑块组成的系统所支撑。可以通过使用有超长导程的滚珠丝杠传动器来实现高速度。

TT 系列包含了所有必要的功能和硬件以使多轴配置和组装变得容易。所有 TT 装置经过 100％ 检查，并提供有度证书。

PRECISION SYSTEM - TV
TV 系列直线装置有一个经过阳极氧化的、横截面为方形的刚性挤压铝型材结构（TV 140 的型材截面为矩形），运动的传递是由精度为 C5 或 C7 的轧制滚珠丝杠的传动来实现的。

有效负载是由一个双块、单直线导轨系统所支撑（TV 140 有一个双块/双导轨系统），这了和高刚性。

Plus System 线性单元的主要应用领域：

• 生产线和装配线

• 工业机器

•




主要特性

用单独润滑滚珠丝杠传动和导轨进行简便和安全的维护

极为耐脏污

紧凑设计，节约空间

高重复精度：±0,005 mm

技术特性

• 线性单元的可选尺寸：

• TH70-90-145-110

• TT 100-155-225-310

• TV 60-80-110-140

• TVS 170-220

• 运行速度：2.5 m/s

• 传动系统为的轧制循环滚珠丝杠

应用
