供应日本三木SFH(040-120)系列膜片式联轴器

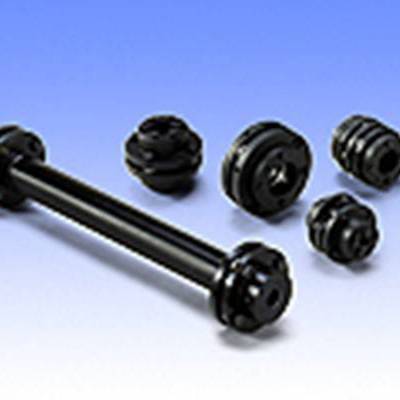

是高输出用途的板簧联轴器，尺寸的规格为法兰外径φ262mm、容许转矩8000N?m。备有高刚性的单元件型和配置有两个元件、中间用浮动轴连接的高弹性双单元浮动轴型。尤其是浮动轴可以根据客户的要求设定长度。

价格 订货量

微信在线

在线联系获取最低报价

刘先生 扫一扫，微信联系

779597423复制

上海亘旺自动化科技有限公司 VIP会员第4年

产品分类

获取最低报价

联系商家

刘先生 扫一扫，微信联系

779597423复制

微信在线

SFH型

安装方法自由

以底孔产品为标准构成产品阵容，还可应对使用键或烧嵌的轴连接。并且还备有采用摩擦连接的SFH S/G-K-K型，可以自由选择安装方法。

能够以部件为单位进行装配

因为是以部件单位交付，即便是在总装状态下无法安装的设计也可以毫无问题地使用。

【规格】SFH-□S

型号	允许转矩[Nm]	允许误差		转速[min-1]	扭转弹性常数[Nm/rad]	轴向弹性常数[N/mm]	转动惯量[kgm2]	质量[kg]
型号	允许转矩[Nm]	偏角[°]	轴向[mm]	转速[min-1]	扭转弹性常数[Nm/rad]	轴向弹性常数[N/mm]	转动惯量[kgm2]	质量[kg]
SFH-150S	1000	1	±0.4	5900	1500000	244	12.60×10-3	4.71
SFH-170S	1300	1	±0.5	5100	2840000	224	26.88×10-3	7.52
SFH-190S	2000	1	±0.5	4700	3400000	244	43.82×10-3	10.57
SFH-210S	4000	1	±0.55	4300	4680000	508	68.48×10-3	13.78
SFH-220S	5000	1	±0.6	4000	5940000	448	102.53×10-3	18.25
SFH-260S	8000	1	±0.7	3400	10780000	612	233.86×10-3	29.66

※转速未考虑动平衡。

※转动惯量及质量为孔径时的数值。

【规格】SFH-□S-□K-□K

型号	允许转矩[Nm]	允许误差		转速[min-1]	扭转弹性常数[Nm/rad]	轴向弹性常数[N/mm]	转动惯量[kgm2]	质量[kg]
型号	允许转矩[Nm]	偏角[°]	轴向[mm]	转速[min-1]	扭转弹性常数[Nm/rad]	轴向弹性常数[N/mm]	转动惯量[kgm2]	质量[kg]
SFH-150S	1000	1	±0.4	5900	1500000	244	25.14×10-3	8.95
SFH-170S	1300	1	±0.5	5100	2840000	224	47.90×10-3	12.53
SFH-190S	2000	1	±0.5	4700	3400000	244	60.40×10-3	14.21
SFH-210S	4000	1	±0.55	4300	4680000	508	80.50×10-3	16.12

※转速未考虑动平衡。

※转动惯量及质量为孔径时的数值。

【规格】SFH-□G

型号	允许转矩[Nm]	允许误差			转速[min-1]	扭转弹性常数[Nm/rad]	轴向弹性常数[N/mm]	转动惯量[kgm2]	质量[kg]
型号	允许转矩[Nm]	偏心[mm]	偏角[°]	轴向[mm]	转速[min-1]	扭转弹性常数[Nm/rad]	轴向弹性常数[N/mm]	转动惯量[kgm2]	质量[kg]
SFH-150G	1000	1.4	1（单侧）	±0.8	5900	750000	122	21.87×10-3	8.72
SFH-170G	1300	1.6	1（单侧）	±1.0	5100	1420000	112	51.07×10-3	13.94
SFH-190G	2000	2.0	1（单侧）	±1.0	4700	1700000	122	81.58×10-3	19.51
SFH-210G	4000	2.1	1（单侧）	±1.1	4300	2340000	254	125.50×10-3	24.26
SFH-220G	5000	2.3	1（单侧）	±1.2	4000	2970000	224	176.91×10-3	30.27
SFH-260G	8000	2.9	1（单侧）	±1.4	3400	5390000	306	433.47×10-3	53.11
